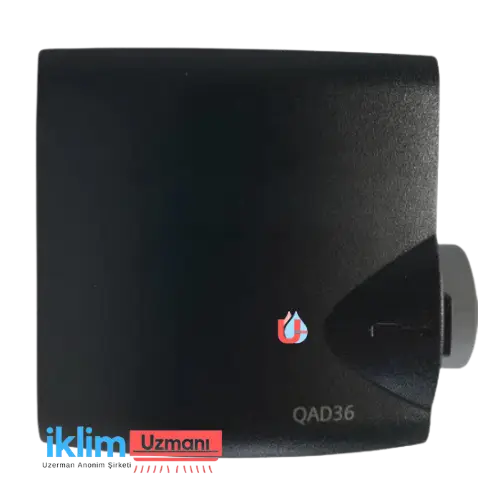

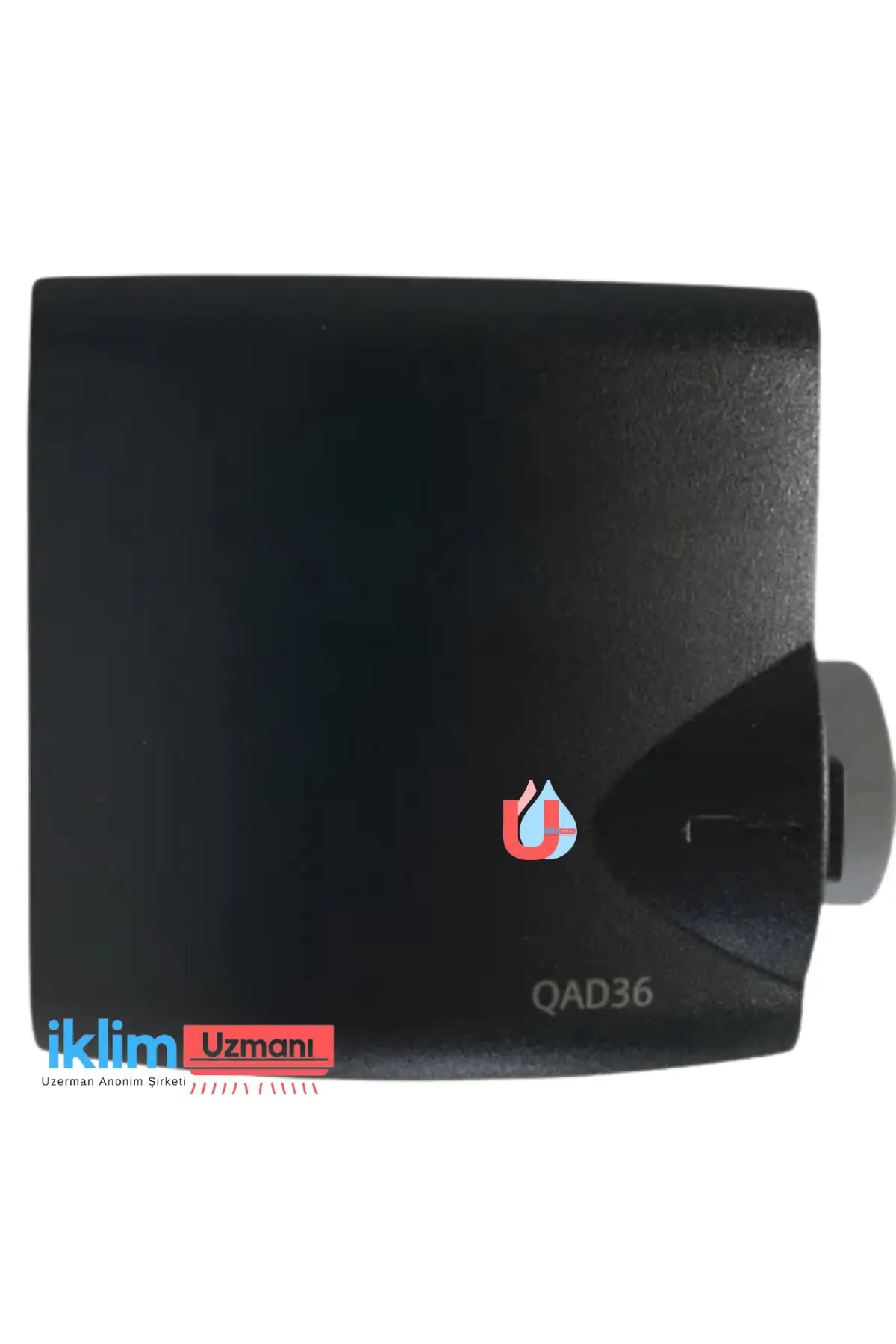

Siemens QAD36/101 Kelepçe Tipi Sıcaklık Sensörü, NTC10K

SIEMENS QAD36/101 KELEPÇE TİPİ SICAKLIK SENSÖRÜ, NTC10K

Kayış sıcaklığı Sensörler

QAD ...

   Kayış-on sıcaklık sensörü, boruların elde edilmesi için tasarlanmıştır. borunun içindeki ortamın sıcaklığı
   QAD ... ve bu veri sayfası, ürünlerinde veya ürünlerinde sıcaklık sensörleri

Kullanmak

   Akış sıcaklığının kontrolü ve sınırlandırılması

   Geri dönüş sıcaklığının sınırlandırılması

Teknik tasarım

Algılama elemanı, 0 ° C'de 1000 Ω direnci olan ince film LG-NI elemanıdır. veya 25 ° C'de bir NTC 10 kΩ.

Mekanik tasarım

Kayış sensörü, snap-on kapaklı plastik gövdeden oluşur. Bağlantı Terminallere kapağın kaldırılmasından sonra erişilebilir. Kablo bir
Kablo Giriş Bezi PG11. Sensörü 15 ila 50 mm çapa sahip borulara monte etmek için bir kayış kullanılır.

Notalar

Uygulamaya bağlı olarak, sensör aşağıdaki gibi bulunmalıdır:

   Akış sıcaklığı kontrolü:

Isıtma akış borusunda:

   Pompa akışa monte edilirse pompadan hemen sonra

   Pompa dönüşe monte edilmişse, karıştırma valfinden 2 m sonra 1,5… 2 m sonra

   Dönüş sıcaklığı sınırlaması:

Sınırlandırılacak sıcaklığın doğru bir şekilde elde edilebilir olduğu dönüş borusunda. İçinde Herhangi bir durumda, sensör suyun iyi karıştırıldığı yere kurulmalıdır.
Sensör gecikme ile kaplanmayabilir.
